贵金属线焊接，包括铂金丝焊接，金丝焊接，银丝焊接。其他极细金属线焊接有不锈钢丝，铜丝，漆包铜线，漆包铝线焊接。由于线径都在0.04mm-0.3mm，焊盘面积小，所以在焊接上带来非常大的困难。

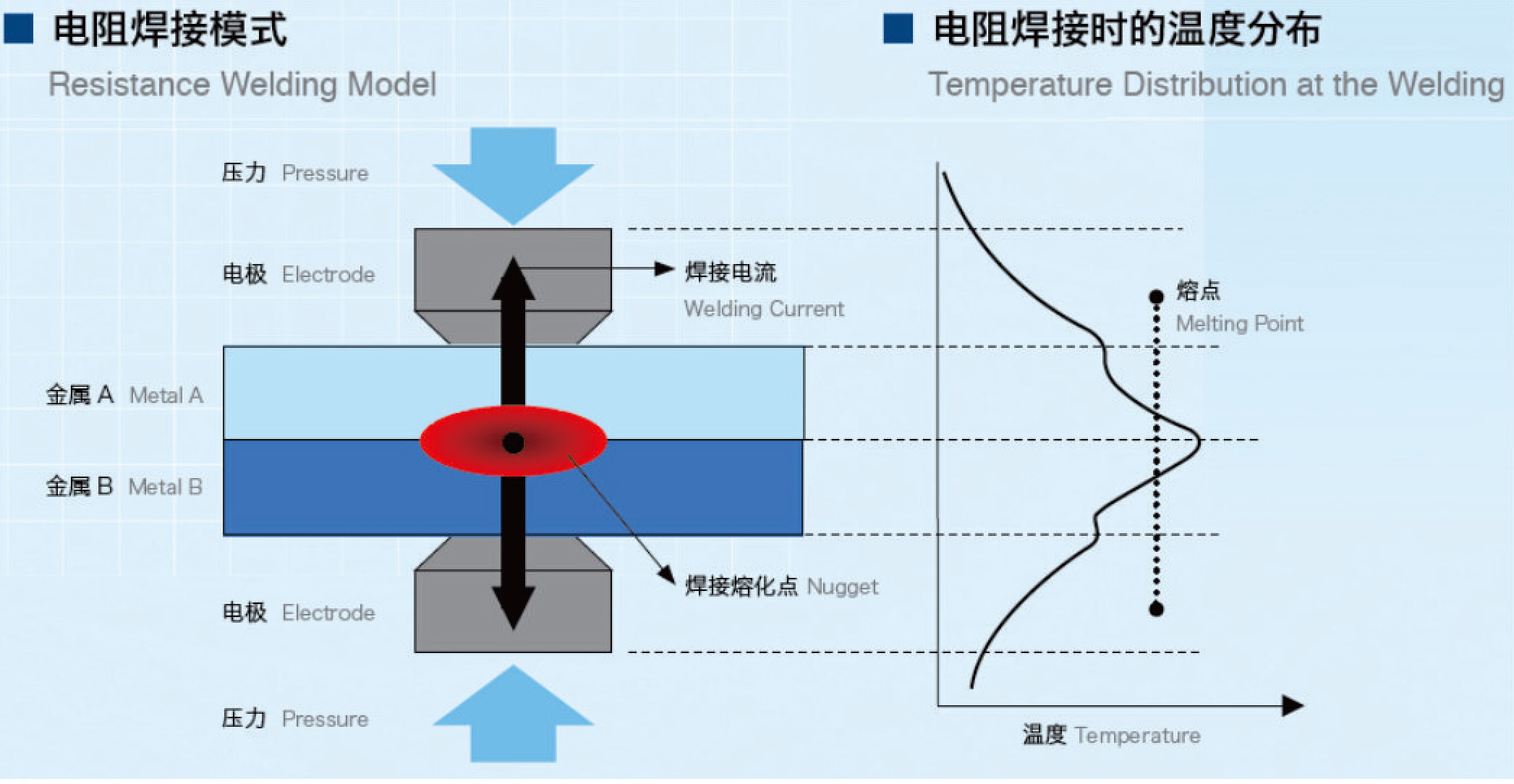

传感器芯片焊接工艺，采用的是电阻焊接工艺。电阻焊接原理：由于金属与金属之间的接触部位的电阻比较大而发热、熔化被焊接一起，利用此电阻发热原理海鲜金属与金属的接合称为电阻焊接。简单的说，就是金属之间经过电流产生电阻热形成熔合而完成焊接，如下示意图：

其中，将精密小型工件的电阻焊接称之为精密电阻点焊。我司不断地开发出各种超小型、可高密度安装化的新型精密电阻点焊机，取代了以往的锡焊、铆接等金属连接工艺。精密电阻点焊机是特别适合用于小型的、性能要求高的电子部品，以及精密机械工业中的小型部品的组装。我司自主研发生产的精密点焊机，采用逆变直流电阻焊接电源，晶体管电阻焊接电源，具有以下优势：

1. 焊接时间短，效率高，热量集中，无需其他在处理工艺

2. 成本低，无需添加其他辅材

3. 操作简单易实现自动化和组入生产流水线

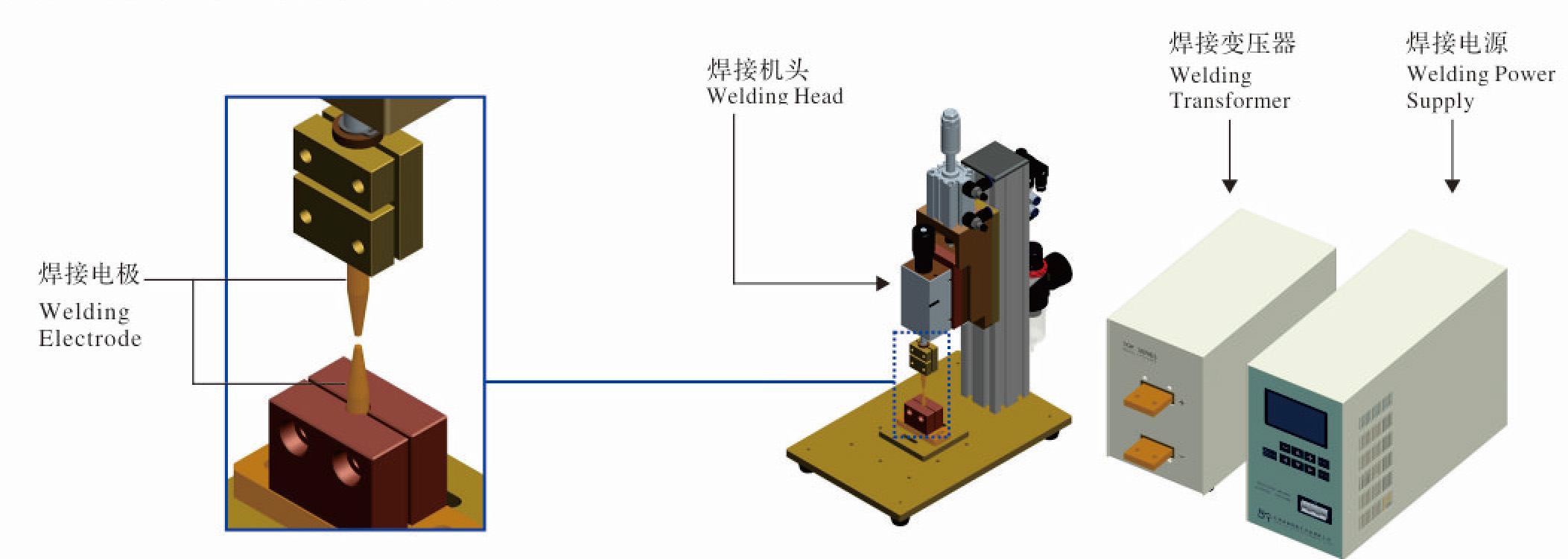

精密点焊机的构成和作用

将被焊接物用电极夹持后，施加压力的同时通电，利用电极间的接触电阻产生的焦耳热熔化金属而达到焊接目的

1.焊接电源：控制焊接电流的大小、时间、波形。

2.焊接变压器：将电源控制的电流转变为大电流。

3.焊头：控制压力。

4.焊接电极：对被焊接物施加压力并通电。

贵司存在任何的难点，我们都真诚欢迎您来我司指导考察、技术交流（也可以将样品邮寄到我们司），公司拥有多名焊接技术员，焊接工艺娴熟，完全有可能帮您设计出更好的焊接解决方案，为您分忧。

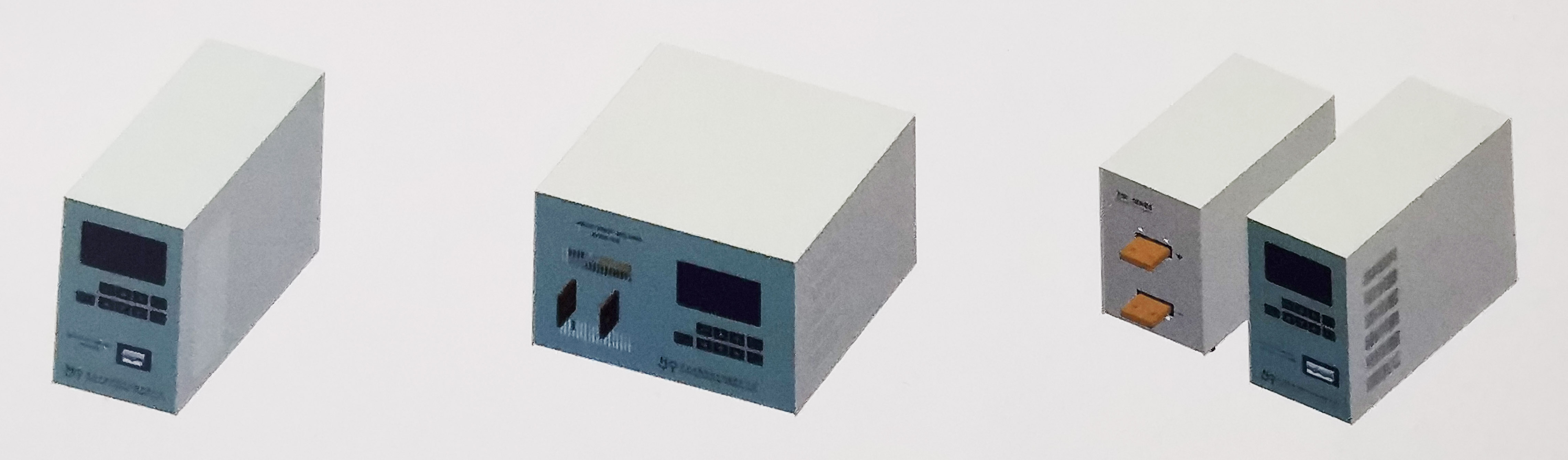

  目前市场上的电阻点焊机大概可以分三种类型：工频交流点焊机、逆变直流点焊机，晶体管点焊机。

     交流点焊机属于传统点焊机，近几年经过技术的不断更新创新，逆变直流点焊机渐渐取代了传统点焊机的位置，在设备稳定性和控制精准度方面，逆变直流点焊机的性能要大大提高。我公司的电阻点焊机属于逆变直流点焊机。


1.工频交流电源：电流脉动，半波之间存在冷却间隔，时间调节分辨率20ms（10ms），反馈速度慢（10ms）。

2.逆变直流电源：电流呈脉动直流，电流平稳，时间调节分辨率提高，反馈速度快。

3.晶体管电源：由晶体管直接控制电流，根据电流、电压的反馈控制方式可以得到非常稳定的焊接品质。

我司电阻焊接电源（这里只介绍用来焊接超细金属线的焊接电源。）

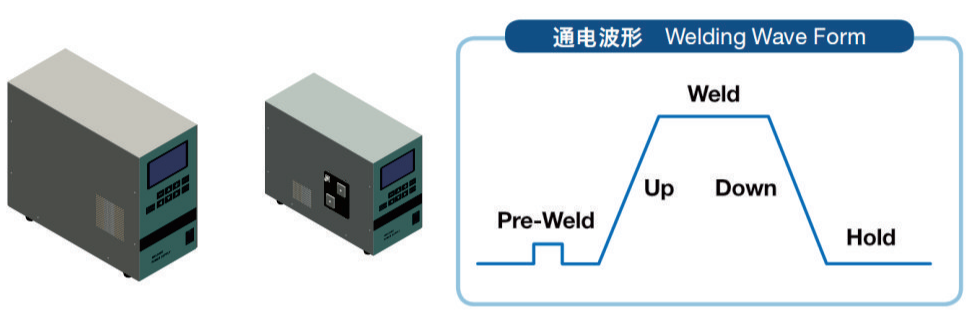

高频逆变直流点焊机特点：

1、LCD直观显示，操作方便。

2、直流输出，热效率好，节能降耗，输出稳定；逆变频率4KHZ或1KHZ，焊接时间可任意控制；

3、具有恒电压、恒功率、恒电流、定脉宽模式控制；可极大减少产品焊接不良率。

4、三波段电流设定，具有电流缓升缓降控制，可有效解决飞溅，更加保证了焊接的稳定性。电极寿命能有效延长。

5、完善的外部通信功能，适合各类专机、自动化产线配合。

晶体管式焊接电源特点：



1.焊接电流上升快-焊接电流的上升速度与以往的机型相比提高了45倍，实现了短时间内的高品质焊接

2.不需要焊接变压器-焊接电流由晶体管式电源直接控制，不需要焊接变压器。

3.内置检测机能-在正式通电流之前可以用检测电流对工件的有无、以及工件的状态进行确认。

4.三种控制方式可供选择-有【定电流】【定电压】【定电流和定电压组合】这三种模式可选择

5.极性切换型-解决了极性效果，使焊接的焊斑保持均匀

6.特别适合微小部品和超细金属线材焊接。

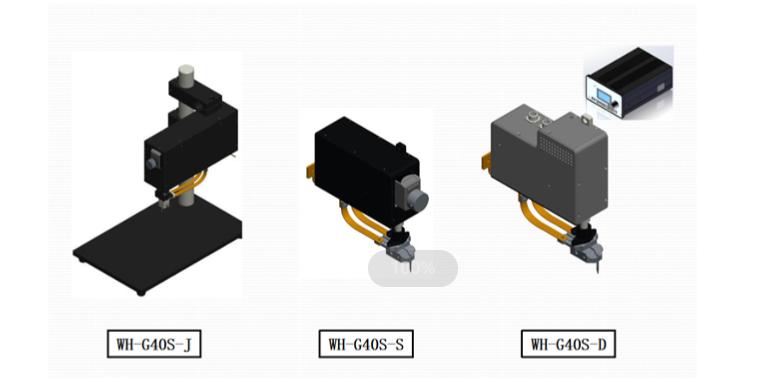

极细金属精密点焊机配置专用微压力机构

微压力机构特点：

1. 轻压力：压力控制准确，适合微小压力焊接

2. 恒压力：可忽略产品高度差或者压缩行程差带来的压力变化

3. 显示直观：显示分别率高，重复精度高。

4.多功能：配置不同的夹头，可以实现不同的焊接需要。

5. 灵活使用：多种方式的选择，要单机使用，也可配合自动化使用。支持数据通讯和集中控制

6.触发稳定：可实现到位和到压力焊接


应用行业

1. 汽车、手机等使用的NFC/扁平线性振动马达/VCM等微型马达线圈端子的焊接

2. 蓝牙音箱、耳机、zhu听器等小型扬声器、受话器的漆包线焊接

3. 航空航天高精密电子元器件金属线焊接

4. 军工、医了电子等微型传感器焊接.

5.半导体芯片焊接。

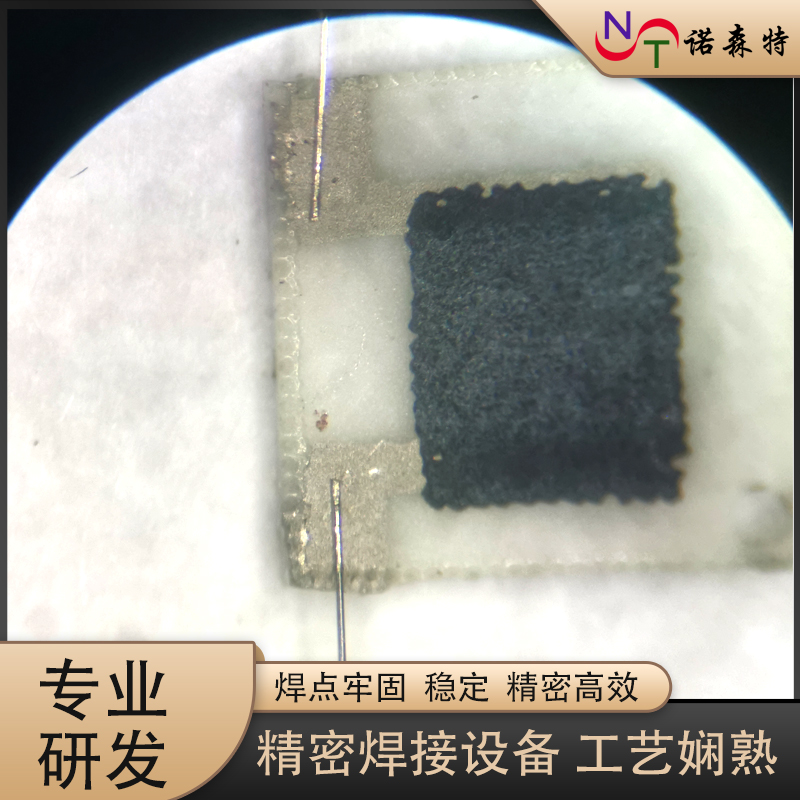

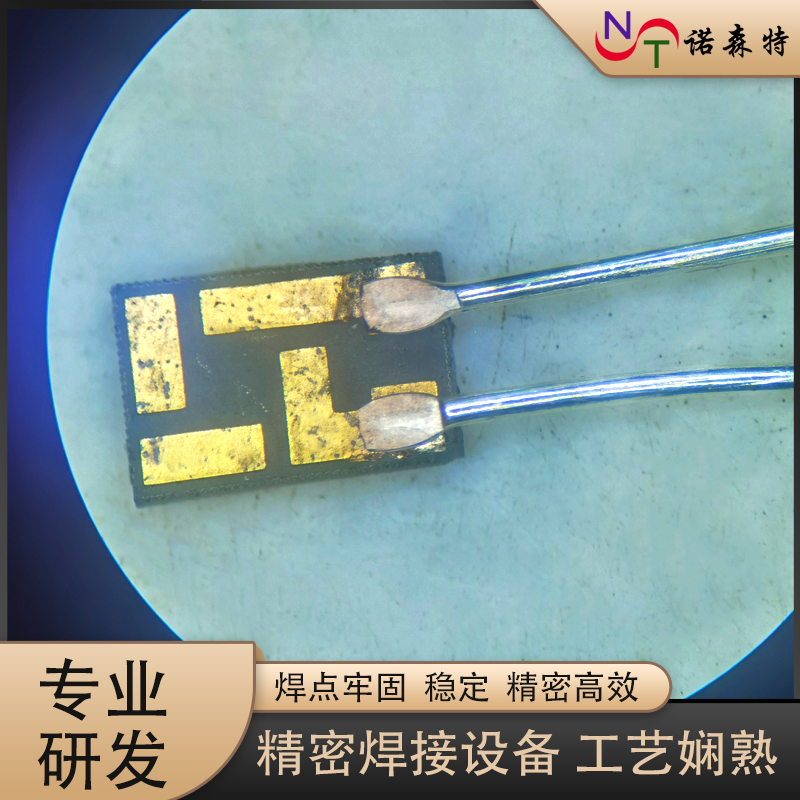

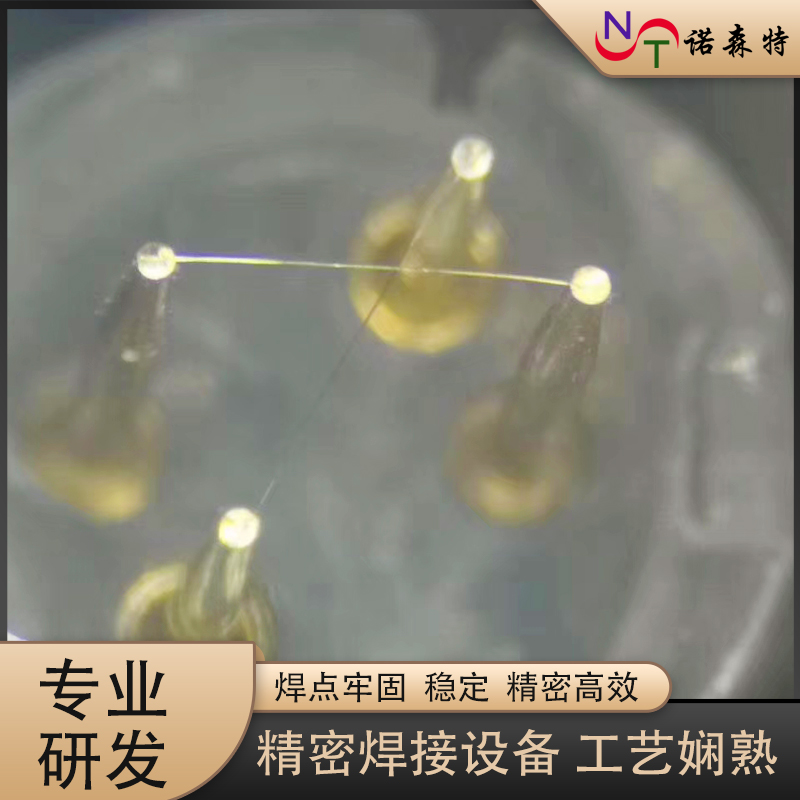

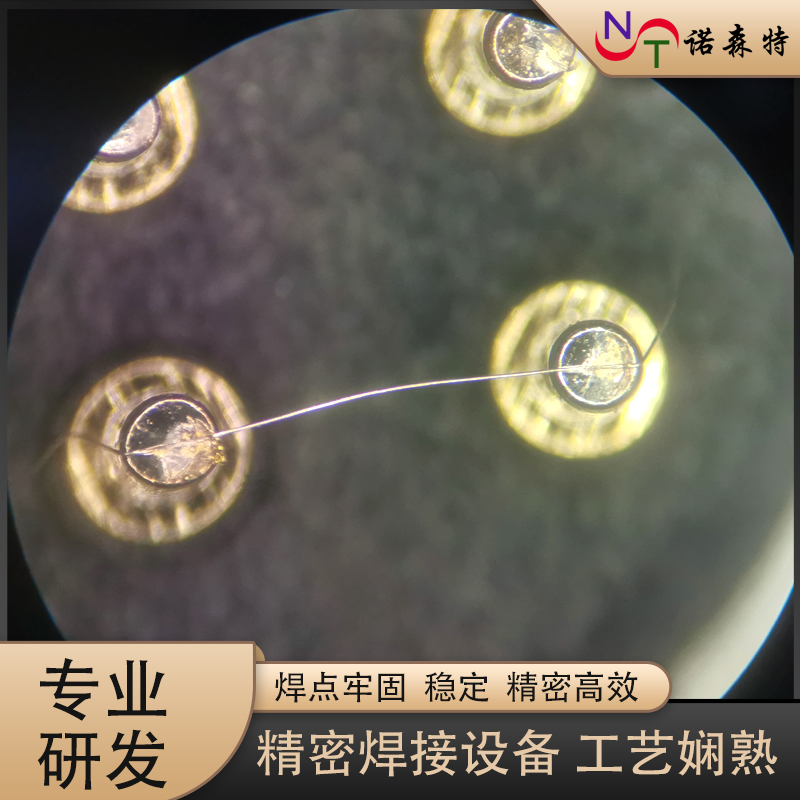

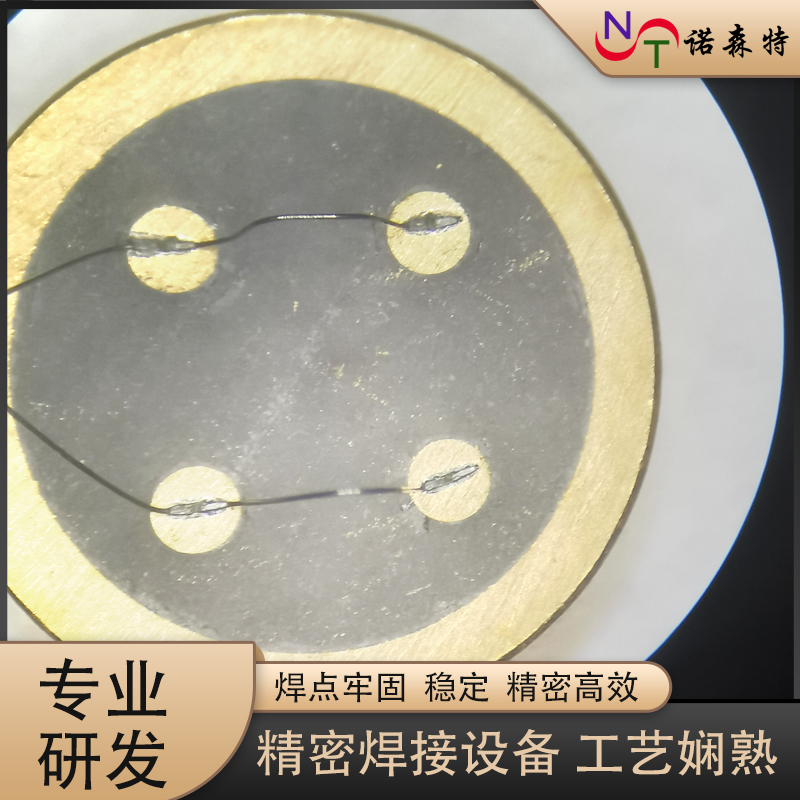

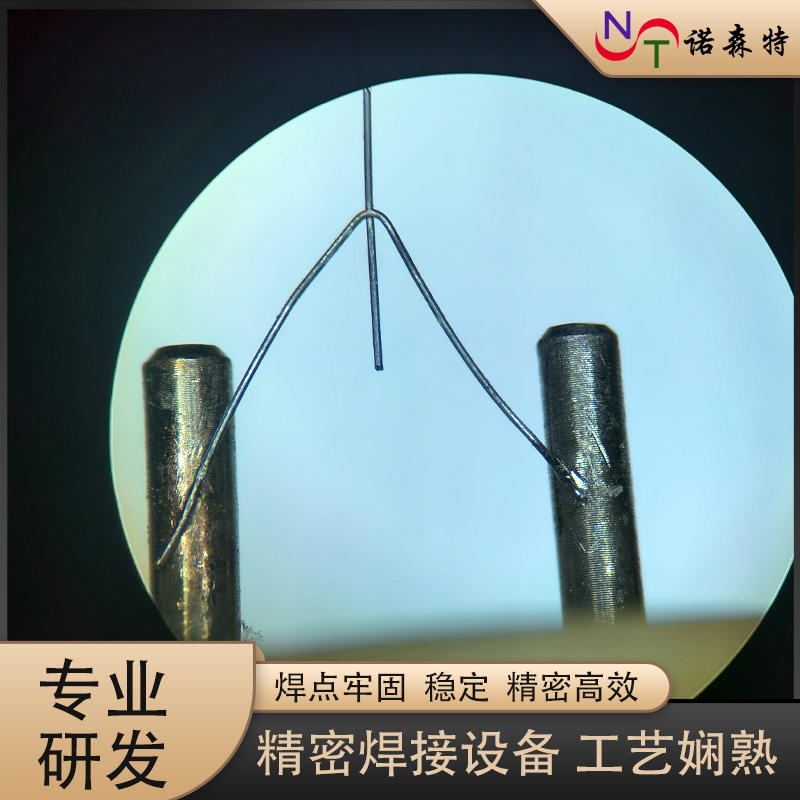

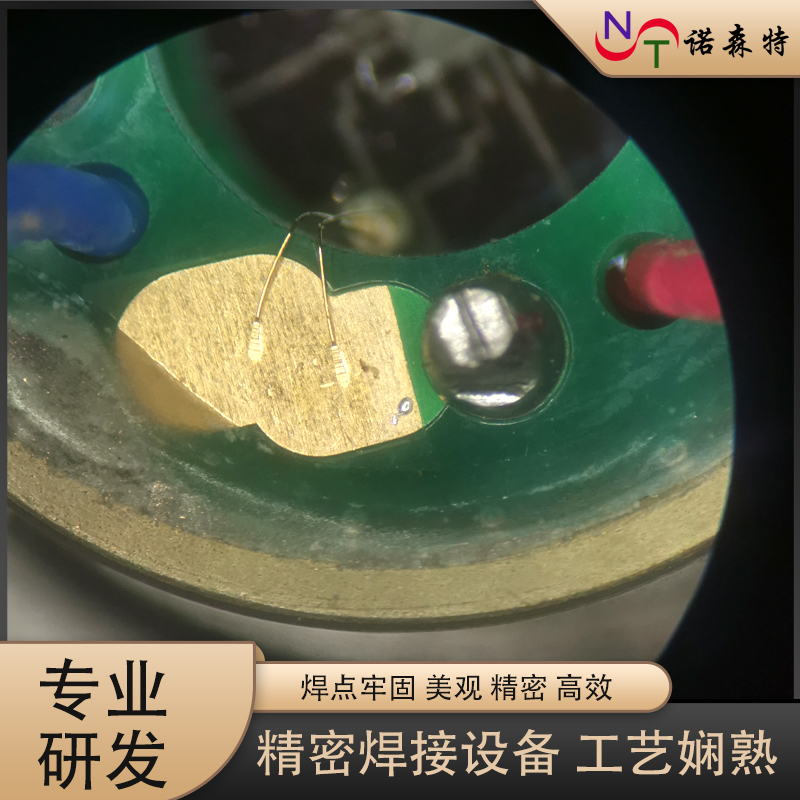

焊接实例
