铜线线束在各行各业应用非常广泛，需要有更好的工艺来满足生产需求，诺森特自主研发，生产，销售的线束压方整形焊机设备稳定，操作简单，生产效率高

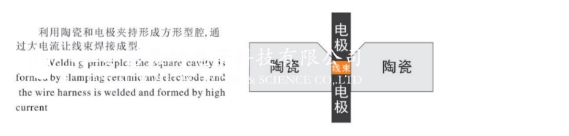

铜线线束压方整形焊机是基于电阻焊接原理，即用电极对被焊接物施加一定的同时通电、利用电极点的接触电阻的焦耳热熔化金属达到焊接的目的，而线束压方整形焊机的原理就是利用陶瓷和电极夹持形成方形腔，通过大电流让线束焊接成型。

线束/ 多股铜线/电缆压方整形焊机主要包含：电阻焊机电源、精密点焊机、脉冲热压焊机、自动化焊接等焊接设备，线束压方整形机广泛应用于汽车电子行业、消费电子、元器件等精密焊接业等；点焊机电源应用自动化厂商做配套。

电阻焊工艺简介：焊件组合后通过电极施加压力，利用电流通过接头的接触面及邻近区域产生的电阻热进行焊接的方法称为电阻焊。电阻焊具有生产效率高、低成本、节省材料、易于自动化等特点，因此广泛应用于航空、航天、能源、电子、汽车、轻工等各工业部门，是重要的焊接工艺之一。

 目前市场上的电阻点焊机大概可以分三种类型：储能点焊机、工频交流点焊机、逆变直流点焊机，储能点焊机和交流点焊机属于传统点焊机，近几年经过技术的不断更新创新，逆变直流点焊机渐渐取代了传统点焊机的位置，在设备稳定性和控制精准度方面，逆变直流点焊机的性能更好。

工频交流电源：电流脉动，半波之间存在冷却间隔，时间调节分辨率20ms（z小10ms），反馈速度慢（10ms）。电容贮能电源：脉冲电流放电，时间不可调，焊接过程中不能反馈补偿。逆变直流电源：电流呈脉动直流，电流平稳，时间调节分辨率提高，反馈速度快。

 线束/ 多股铜线/电缆压方整形焊机特点：

1、电流直流输出，焊接电流为脉动直流（且波纹度小）；逆变频率4KHZ或8KHZ，通电时间控制周期为0.125ms或0.25ms，焊接时间可任意控制；

2、可采取恒电压、恒功率、恒电流、定脉宽模式控制；

3、具有电流失常、监控值超限、网压超限、过热等故障诊断与报警功能；可极大减少产品焊接不良率。

4、三段加热设定，带电流缓升缓降功能，可有效解决“飞溅”，更加保证了焊接的稳定性。电极寿命能有效延长。

线束/ 多股铜线/电缆压方整形焊机实例：

工件原本是由很多股的细铜线组成的一根多股铜编织线，需要做的是把线束的一端压方整形成一个整体，焊点的位置由多股线熔合成一个整体，无散线。以下工件是用的我公司的逆变直流线束压方机做成的，这种工艺在国外应用很普遍，近年国内的一些厂家也逐渐使用这种工艺来整形线束

汽车电子线束压方整形焊接

             多股线束压方整形焊接

线束/ 多股铜线/电缆压方整形焊机工件优点：

一. 操作简单，效率高

逆变直流线束压方整形机相对于传统的线束压方整形设备而言，显然更加智能化、便捷化。在生产操作上，使用方便快捷的LCD面板操作，诺森特给客户带来的是现代化操作线束压方整形机，提升了使用者的工作效率，同时便捷化了操作步骤。具有焊点监控，焊点技术，数据储存等，诺森特TOP系列线束压方整形机在使用过程中，产出的产品的品质会更好，同时高耐热性能，使其在温度较高的环境中应用时，所受影响很小。

二. 多种尺寸压方整形调整，高导电率，

逆变直流线束压方整形机，是传统线束压方整形机的新一代产品，除了耐热性能优良、质量超高、无需添加锡料、无飞线、焊点表面超好等优点之外，还具有焊点实、导电率高的优势。实现多种尺寸压方调整，不会像超声波无法调整尺寸，诺森特供应高效可靠的线束压方整形机，在应用过程中，工作效率高效，同时焊点准确，其导电性能优良，实现高效率自动化生产。

三、压方整形性能及可控尺寸范围

完全可以替代avio压方机构，并且性价比高，线束压方整形尺寸精准，可控制在±0.05内，线束焊接尺寸范围：1-10²都可以实现线束压方整形焊接

随着汽车、电子、电器领域不断地发展，传统的线束压方整形设备已不能满足现代的生产发展需求，传统的线束压方整形设备飞线、导电性能差、焊不实，生产效率低下，而现代优质量的线束压方整形机却能够很好地弥补了这些不足。诺森特TOP系列线束压方整形机长期供应线束压方整形机，其不仅耐热性能优良，而且焊点实且导电率好，可实现从剥线、剪线、焊接等一体化生产。是线束压方整形机的不二之选。
