采用热熔焊接机焊接完电机引线端子之后焊接合格情况怎么去了解？

热熔焊接的工艺实际已经非常成熟，国外早已经使用。那么我们直接从焊接的情况如何做判断了？我们根据和众多电机生产企业客户的合作沟通，确定以下几点是常规的必须检验的部分。

电机引线焊接效果分析：

1、 导通率：每一根漆包线都是导通的；

2、 电阻率：电阻率不高于企业标准。

3、 熔接程度：剥开端子，能够清晰看到每一根漆包线都是明显的去掉了漆皮，从端子的中间锯开，能够明显看到漆包线之间是几乎没有缝隙的；

4、 测试拉力：每根漆包线不能拉出，只能拉断。

5、 端子外观：端子的任何部分没有熔融的现象。

1. 焊接外观

端子外表面外观良好；没有熔融现象；没有破坏端子表面镀层；端子烧焦长度满足要求。

  详细检测方法可来电咨询，欢迎各种交流方式。我司亦可协助做各项测试，出具测试报告作为参考，以便和各企业现行焊接工艺进行各项指标对比。

2. 熔接效果

 漆皮气化干净，残留少；

 去漆皮后的铜线有变形量；铜线和铜线之间有一定的熔接；铜线和端子有熔接。漆包线之间几乎没有缝隙；漆包线和端子之间没有缝隙。

3       导通率

   每根漆包线都是导通的。

4.     电阻值

   三相线电阻差值小于0.5%。

5.    拉力测试

  拉断铜线，拉力值一致性高。

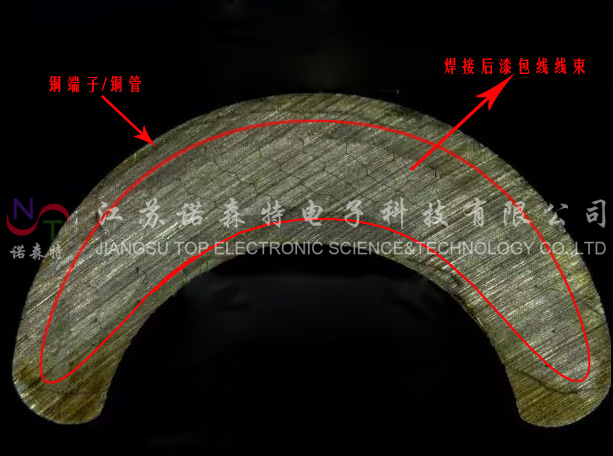

 样品分析：样品均是多股漆包线焊接铜鼻子，使用我司热熔接焊接，与铜鼻子接触面漆包线表面的漆均已气化，裸露出内部金属线。线与线之间紧密接触无空洞，形成良好的导电率通道。漆包线与铜鼻子焊接强度都能达到要求。

电机引出线热熔焊机适合定子范围：

1、电机定子外径20--1000mm

2、铜管（线鼻子）：整个截面直至90mm²（95平方铜管，铜管外径17.5）

3、单根漆包线线径：0.8-2.0mm

4、引出线长度：大于30mm，建议大于40mm。

应用行业：

新能源汽车电机焊接，空调电机焊接，家用电器电机焊接，电梯电机焊接，办公室设备电机等电机引出线焊接

以上供大家参考。如果您的电机引线焊接有更多的要求，可微信或留言进行详细沟通！
